meepin 스키마 및 아키텍처
목차
GL 레이어 구조 개요
GL 컴포넌트 상세 분석
컴포넌트 간 의존 관계
Geometry 클래스 생성 패턴
좌표계와 GL 컴포넌트 통합

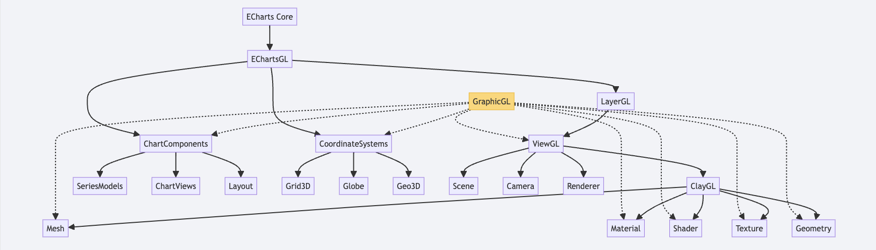

- GL 레이어 구조
각 레이어마다 역할, 상위 레이어에서 하위 레이어를 사용하여 기능을 구현합니다.
ECharts Core ↓ EChartsGL (최상위 레이어) ↓ LayerGL (WebGL 렌더링 레이어) ↓ ViewGL (장면, 카메라, 뷰포트 관리) ↓ ClayGL (저수준 WebGL 라이브러리)
- GL 컴포넌트 상세
ehcart-gl은echarts의 확장으로, 3D 기능을 제공합니다.
echarts-gl의 주요 역할:
layer-gl인스턴스 관리
ECharts 업데이트 후 GL 렌더링 처리
시리즈 및 컴포넌트의view-gl관리
// echarts-gl.js function EChartsGL(zr) { // 각 zlevel별로 LayerGL 객체를 저장할 빈 객체 생성 this._layers = {}; // zrender 인스턴스를 저장 (렌더링을 위한 엔진) this._zr = zr; } // ECharts에 후처리 훅 등록 echarts.registerPostUpdate(function (ecModel, api) { var zr = api.getZr(); var egl = zr.__egl = zr.__egl || new EChartsGL(zr); egl.update(ecModel, api); });
GraphicGL
graphic-gl은clay-gl의 기능을echarts-gl에 맞게 래핑하는 유틸리티 모듈입니다.
다른 컴포넌트에서clay-gl의 기능을 쉽게 사용할 수 있게 해줍니다.
graphic-gl의 역할:
clay-gl클래스 및 유틸리티 함수 제공
셰이더 및 재질 생성 헬퍼 함수 제공
텍스처 로딩 및 관리 기능 제공
// graphicGL.js var graphicGL = {}; // ClayGL 클래스들을 graphicGL에 추가 graphicGL.Renderer = Renderer; graphicGL.Node = Node3D; graphicGL.Mesh = Mesh; graphicGL.Shader = Shader; graphicGL.Material = Material; graphicGL.Texture = Texture; graphicGL.Texture2D = Texture2D; // ... 기타 ClayGL 클래스들 // 유틸리티 함수 추가 graphicGL.createShader = function (prefix) { /* ... / }; graphicGL.createMaterial = function (prefix, defines) { / ... / }; graphicGL.setMaterialFromModel = function (shading, material, model, api) { / ... */ };
LayerGL
layer-gl은web-gl렌더링을 담당하는 레이어로,zrender의 레이어 시스템에 통합됩니다.
layer-gl의 주요 역할:
web-gl컨텍스트 및 렌더러 관리
view-gl인스턴스 관리
이벤트 처리 및 피킹 기능
렌더링 프로세스 조정
// LayerGL.js var LayerGL = function (id, zr) { // Layer ID this.id = id; // zrender 인스턴스 this.zr = zr; // ClayGL 렌더러 생성 this.renderer = new Renderer({ clearBit: 0, devicePixelRatio: zr.painter.dpr, preserveDrawingBuffer: true, premultipliedAlpha: true }); // 뷰 목록 this.views = []; // 레이 피킹 (마우스 이벤트 처리용) this._picking = new RayPicking({ renderer: this.renderer }); };
GraphicGL
graphic-gl은clay-gl의 기능을echarts-gl에 맞게 래핑하는 유틸리티 모듈입니다.
다른 컴포넌트에서clay-gl의 기능을 쉽게 사용할 수 있게 해줍니다.
graphic-gl의 역할:
clay-gl클래스 및 유틸리티 함수 제공
셰이더 및 재질 생성 헬퍼 함수 제공
텍스처 로딩 및 관리 기능 제공
// graphicGL.js var graphicGL = {}; // ClayGL 클래스들을 graphicGL에 추가 graphicGL.Renderer = Renderer; graphicGL.Node = Node3D; graphicGL.Mesh = Mesh; graphicGL.Shader = Shader; graphicGL.Material = Material; graphicGL.Texture = Texture; graphicGL.Texture2D = Texture2D; // ... 기타 ClayGL 클래스들 // 유틸리티 함수 추가 graphicGL.createShader = function (prefix) { /* ... / }; graphicGL.createMaterial = function (prefix, defines) { / ... / }; graphicGL.setMaterialFromModel = function (shading, material, model, api) { / ... */ };
LayerGL
layer-gl은web-gl렌더링을 담당하는 레이어로,zrender의 레이어 시스템에 통합됩니다.
layer-gl의 주요 역할:
web-gl컨텍스트 및 렌더러 관리
view-gl인스턴스 관리
이벤트 처리 및 피킹 기능
렌더링 프로세스 조정
// LayerGL.js var LayerGL = function (id, zr) { // Layer ID this.id = id; // zrender 인스턴스 this.zr = zr; // ClayGL 렌더러 생성 this.renderer = new Renderer({ clearBit: 0, devicePixelRatio: zr.painter.dpr, preserveDrawingBuffer: true, premultipliedAlpha: true }); // 뷰 목록 this.views = []; // 레이 피킹 (마우스 이벤트 처리용) this._picking = new RayPicking({ renderer: this.renderer }); };
ViewGL
view-gl은 3D 장면, 카메라, 뷰포트를 관리하는 컴포넌트입니다.
view-gl의 주요 역할:
3D 장면(Scene) 및 카메라 관리
뷰포트 설정 및 관리
후처리 효과 적용
실제 렌더링 수행
// ViewGL.js function ViewGL(projection) { projection = projection || 'perspective'; // 소속된 레이어 this.layer = null; // ClayGL 장면 this.scene = new Scene(); // 루트 노드 this.rootNode = this.scene; // 뷰포트 정보 this.viewport = { x: 0, y: 0, width: 0, height: 0 }; // 투영 방식 설정 this.setProjection(projection); // 이펙트 컴포지터 (후처리 효과용) this._compositor = new EffectCompositor(); // 시간적 슈퍼샘플링 (안티앨리어싱용) this._temporalSS = new TemporalSuperSampling(); // 그림자 맵 패스 this._shadowMapPass = new ShadowMapPass(); }
ClayGL
clay-gl은echarts-gl에서 사용하는web-gl라이브러리입니다.
clay-gl의 주요 역할:
web-gl컨텍스트 관리
3D 기하 데이터 및 재질 관리
셰이더 프로그램 관리
장면 그래프 및 렌더링 파이프라인 제공
- 컴포넌트 간 의존 관계
EChartsGL → LayerGL:
ehcarts-gl은 여러layer-gl인스턴스를 관리합니다.
각zlevel에 대해 하나의layer-gl을 생성합니다.
zlevel은 레이어의 깊이를 나타내며, 요소들도 분리됩니다.
// EChartsGL에서 LayerGL 생성 및 관리 function getLayerGL(model) { var zlevel = model.get('zlevel'); var layers = self._layers; var layerGL = layers[zlevel]; if (!layerGL) { layerGL = layers[zlevel] = new LayerGL('gl-' + zlevel, zr); zr.painter.insertLayer(zlevel, layerGL); } return layerGL; }
LayerGL → ViewGL:
layer-gl은 여러view-gl인스턴스를 관리합니다.
각view-gl은 하나의 3D 장면과 카메라를 관리합니다.
// LayerGL에 ViewGL 추가 LayerGL.prototype.addView = function (view) { if (view.layer === this) { return; } this.views.push(view); view.layer = this; var zr = this.zr; view.scene.traverse(function (node) { node.__zr = zr; if (node.addAnimatorsToZr) { node.addAnimatorsToZr(zr); } }); };
ViewGL → ClayGl:
view-gl은clay-gl의 Scene, Camera 등을 직접 사용합니다. (렌더링 시clay-gl의 기능을 사용)
// ViewGL에서 ClayGL 사용 function ViewGL(projection) { // ClayGL Scene 생성 this.scene = new Scene(); // ClayGL Camera 생성 if (projection === 'perspective') { this.camera = new PerspectiveCamera(); } else { this.camera = new OrthographicCamera(); } }
GraphicGL → ClayGL:
graphic-gl은clay-gl의 클래스와 유틸리티를 래핑 → 다른 컴포넌트에서clay-gl기능을 쉽게 사용합니다.
// GraphicGL에서 ClayGL 래핑 graphicGL.Mesh = Mesh; graphicGL.Material = Material; graphicGL.Shader = Shader;
- Geometry 클래스 생성 패턴
echarts-gl에서는 특정 차트 유형에 대해 별도의Geometry클래스를 생성하는 경우가 있습니다.
복잡한 기하 데이터 생성이 필요한 경우:
Bar3D,Surface등 특수한 형태의 기하 데이터가 필요한 경우
데이터에 따라 동적으로 기하 데이터를 생성해야 하는 경우
특수한 렌더링 최적화가 필요한 경우:
정점 정렬, 삼각형 정렬 등 특수한 최적화가 필요한 경우
인스턴싱, 배칭 등의 최적화 기법을 적용해야 하는 경우
예를 들어, Cones3DGeometry는 다음과 같이 구현됩니다:
// Cones3DGeometry.js var ConesGeometry = Geometry.extend(function () { return { // 정점 속성 정의 attributes: { position: new Geometry.Attribute('position', 'float', 3, 'POSITION'), normal: new Geometry.Attribute('normal', 'float', 3, 'NORMAL'), color: new Geometry.Attribute('color', 'float', 4, 'COLOR'), // 기타 속성... }, // 동적 업데이트 활성화 dynamic: true, // 기타 설정... }; }, { // 원뿔 추가 메서드 addBar: function (start, dir, leftDir, size, color, dataIndex) { // 원뿔 기하 데이터 생성 로직... } });
반면, 단순한 기하 데이터는 별도의 클래스 없이 직접 생성하기도 합니다:
// 단순한 기하 데이터 직접 생성 예시 var planeGeometry = new graphicGL.PlaneGeometry(); var mesh = new graphicGL.Mesh({ geometry: planeGeometry, material: material });
- 좌표계와 GL 컴포넌트 통합
echarts-gl에서 좌표계(Grid3D, Globe, Geo3D 등)는view-gl과 통합되어 작동합니다:
좌표계 모델에서 ViewGL 생성:
각 좌표계 모델(Grid3DModel, GlobeModel 등)은 자체 ViewGL 인스턴스를 생성합니다.
이 ViewGL은 좌표계의 3D 시각화를 담당합니다.
// grid3DCreator.js grid3DModel.__viewGL = grid3DModel.__viewGL || new ViewGL(); cartesian3D.viewGL = grid3DModel.__viewGL;
좌표계와 시리즈 연결:
시리즈는 좌표계의 ViewGL을 사용하여 3D 요소를 렌더링합니다.
좌표계는 데이터 좌표를 3D 공간 좌표로 변환하는 기능을 제공합니다.
// echarts-gl.js var viewGL = coordSys.viewGL; layerGL.addView(viewGL);
좌표 변환 프로세스:
원본 데이터 → 좌표계 데이터 → 3D 공간 좌표 → 화면 좌표
// 좌표 변환 예시 var point = coordSys.dataToPoint([x, y, z]);
